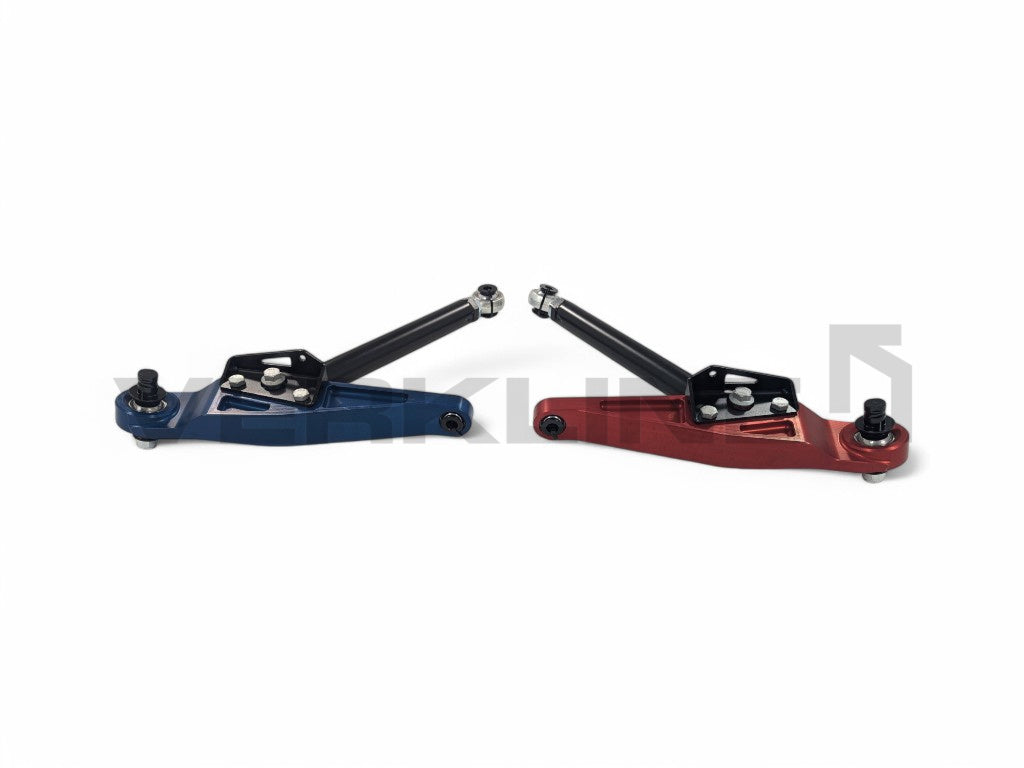

Front Arms Assembly R4 - Lancer EVO X

Zestaw aluminiowych wahaczy przednich Mitsubishi Lancer EVO X

Zestaw składa się ze wszystkich części widocznych na zdjęciach:
- Lekkie aluminiowe wahacze przednie (lewy i prawy)
- Dwa kołki do słupków
- Dwie końcówki drążków M22 do sportów motorowych
- Cztery łożyska do sportów motorowych
- Dwuramienne wsporniki stabilizatora
- Tuleje dystansowe do montażu końcówek drążków w przedniej ramie pomocniczej
- Zastosowano sześć śrub 10,9
- Zastosowano cztery śruby 10,9

Cechy:
- Wahacz przedni w specyfikacji R4
- Jest wstępnie zmontowany, gotowy do montażu w samochodzie
- Zezwalaj na zwiększoną regulację kółka i pochylenia
- Zgodny z zestawem rajdowym R4 (zgodnie z zasadami homologacji FIA dla Lancera EVO X)
- Ten sam napinacz końcówki drążka, co w oryginalnym zestawie R4
- Większa wytrzymałość w porównaniu z wahaczami OEM
- Wahacze są anodowane w kolorach czerwonym i niebieskim

Szczegóły techniczne
- Wykonane z aluminium 7075 na 5-osiowym CNC
- Używane rurki T45
- Kołki wykonane z 42CrMo4+QT
- Spawane metodą Tig
- Zaprojektowano w pełni CAD 3D
- Wykonano testy FEA i wykonano dodatkowe wzmocnienie pierwotnego projektu

Uwaga: działa tylko z przednią ramą pomocniczą R4 WAS-821 lub odpowiednikiem.

zastosowane części:

Left-hand is red ( CE114-105 ) - 1 pcs
			pcs
1	CE114-165	Front arm LH	1
2	CE114-27	Front arm rear rod assy	1
3	Konelock-nut-M14x2	Konelock nut M14x2	1
4	CE114-173	ARB mounting plate front arm	1
5		Front arm pin	1
6	RG18MTE.35	Rodobal bearing	1
7	CE114-152	Front Arm adaptor bushing	1
8	Seeger-SB35	Seeger SB35	1
9	Seeger-SB42	Seeger SB42	1
10		Front arm higher pin adapter	1
11	NL14spss-254-Nord-Lock	NL14spss-254-Nord Lock	1
12	RM22XE.C0	Rodobal Rod-end M22x1,5	1
13	CE114-202	Nut M22x1.5	1
14	Hexagon-head-bolt-ISO-8676-M10x1.25x25	Hexagon head bolt ISO 8676 M10x1.25x25	2
15	CE114-155	Front arm rear rod ISO 8765 - M14	1
16	CE114-72	Front arm RM22XE adapter	2
17	RG22SE42C0	Rodoball Uniball High Misalignament	1
18		Front arm lower pin adapter lower	1
19	Washer-UNI-8840-DIN-137-B10	Washer UNI 8840 - DIN 137 - B10	2
20	Washer-UNI-8840-DIN-137-B14	Washer UNI 8840 - DIN 137 - B14	1

Right-hand is blue ( CE114-108 ) - 1 pcs
			pcs
1	CE114-26	Front arm RH	1
2	CE114-27	Front arm rear rod assy	1
3	Konelock-nut-M14x2	Konelock nut M14x2	1
4	CE114-51	ARB mounting plate front arm	1
5	CE114-65	Front arm pin	1
6	RG18MTE.35	Rodobal bearing	1
7	CE114-152	Front Arm adaptor bushing	1
8	Seeger-SB35	Seeger SB35	1
9	Seeger-SB42	Seeger SB42	1
10		Front arm higher pin adapter	1
11	NL14spss-254-Nord-Lock	NL14spss-254-Nord Lock	1
12	RM22XE.C0	Rodobal Rod-end M22x1,5	1
13	CE114-202	Nut M22x1.5	2
14	Hexagon-head-bolt-ISO-8676-M10x1.25x25	Hexagon head bolt ISO 8676 M10x1.25x25	1
15	CE114-155	Front arm rear rod ISO 8765 - M14	2
16	CE114-72	Front arm RM22XE adapter	1
17	RG22SE42C0	Rodoball Uniball High Misalignament	1
18		Front arm lower pin adapter lower	1
19	Washer-UNI-8840-DIN-137-B10	Washer UNI 8840 - DIN 137 - B10	1
20	Washer-UNI-8840-DIN-137-B14	Washer UNI 8840 - DIN 137 - B14	1
